Magazyny energii

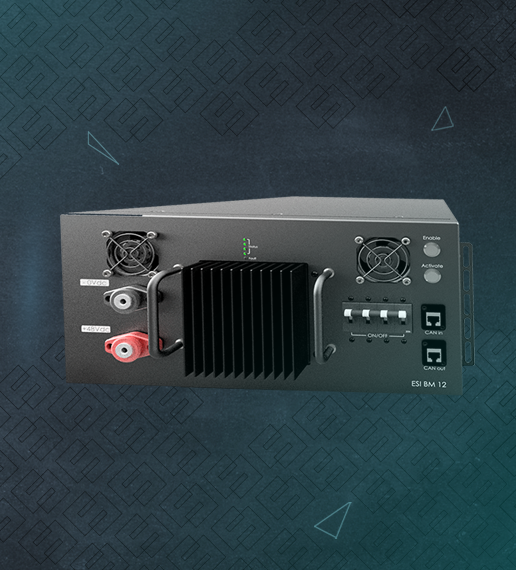

Przemysłowy Moduł Bateryjny FT ESI BM 12
Moduł baterii Fideltronik Energy ESI BM 12 to zaawansowany system zasilania oparty na bezpiecznych ogniwach litowo-żelazowo-fosforanowych (LiFePO₄), przeznaczony do zastosowań w przemysłowych systemach magazynowania energii.
Cechy produktu:
- Bezpieczny – Moduł wykorzystuje bezpieczną i niezawodną technologię ogniw. Bezpieczeństwo działania zapewnia zaawansowany system BMS z dwupoziomowym układem zabezpieczeń.
- Przyjazny – Łatwy w instalacji i podłączeniu. Zaciski zasilania przystosowane do standardowych końcówek oczkowych.
- Wytrzymały – Pracuje w szerokim zakresie temperatur. Obudowa zapewnia solidną ochronę mechaniczną.
- Inteligentny – Zintegrowany system BMS monitoruje ogniwa, zapewniając ich ochronę i balansowanie. Interfejs CAN umożliwia komunikację z kontrolerem ESS oraz równoległe łączenie modułów.
- Certyfikowany: IEC62619, UN38.3
| Rozmiar obudowy | 19” 5U |
| Chemia ogniw / połączenie | LFP / 16S |
| Napięcie znamionowe | 51,52 V |
| Pojemność znamionowa | 230 Ah (0.2C, 25°C do 44V) |
| Energia znamionowa | 11 850 Wh (0.2C, 25°C @ 44V) |
| Żywotność kalendarzowa | 5 lat przy 80% SOC |
| Liczba cykli | > 3000 przy 25°C / > 1500 przy 45°C |
| Prąd odcięcia rozładowania | 230 A |
| Napięcie końca rozładowania | 44 V |
| Maks. prąd ładowania | 230 A |
| Napięcie ładowania (100% SOC) | 58,4 V |
| Napięcie ładowania (80% SOC) | 54,1 V |
| Temperatura pracy (ładowanie) | -5°C ÷ 55°C |
| Temperatura pracy (rozładowanie) | -20°C ÷ 45°C |
| Wilgotność względna pracy | 5% ÷ 95% |
| Temperatura przechowywania | -30°C ÷ 60°C |
| Waga | ok. 90 kg |
| Wymiary (szer. x gł. x wys.) | 441 x 579 x 222 mm |
Zabezpieczenia i komunikacja:
- Zabezpieczenia wyjścia: Wyłącznik automatyczny, bezpiecznik 250A, kontrolowany przez BMS (szybkodziałający)
- Zaciski zasilania: Śruby M8 (do użycia ze standardowymi końcówkami oczkowymi)
- Klasa ochrony: IP20
- Protokoły komunikacyjne: RS485, CAN, porty RJ45, Modbus
- Certyfikaty: IEC62619, UN38.3

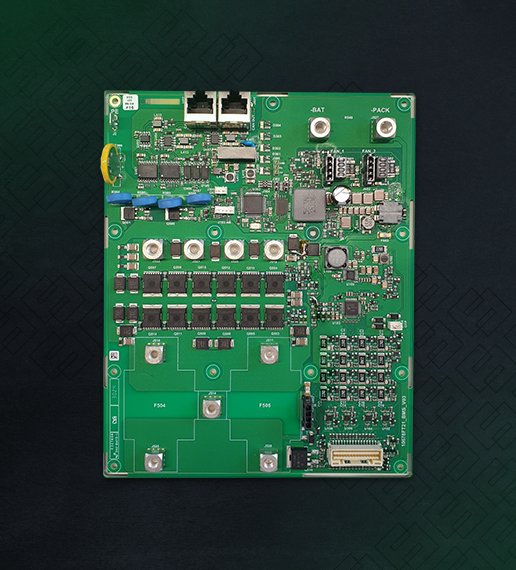

System zarządzania baterią (BMS)
Zaawansowany system BMS, oparty na technologii LiFePO₄, przeznaczony do zastosowań przemysłowych. Umożliwia monitorowanie pracy, ochronę oraz balansowanie ogniw w modułach baterii FT ESI BM 12. Wyposażony w systemy zabezpieczenia przed przepięciem, zwarciem, przegrzaniem i wiele innych.
Główne cechy:
- Jedna płytka PCB (zintegrowane sterowanie, komunikacja i przełącznik mocy)
- Archiwizacja zdarzeń i pomiarów w pamięci lokalnej
- Komunikacja zewnętrzna CAN
- Obsługa wielu pakietów baterii (automatyczne ustalanie master/slave)
- Równoważenie/balansowanie ogniw
- Wbudowane zabezpieczenia:
- Przed przepięciem i zbyt niskim napięciem
- Przed przeciążeniem i zwarciem
- Przed przegrzaniem i zbyt niską temperaturą
- Redundantna ochrona przepięciowa z funkcją odcięcia
- Ochrona przed odwrotną polaryzacją
Podstawowe parametry:
- Obsługa do 16 ogniw (LiFePO₄), do 60V
- Prąd ładowania/rozładowania: do 230A
- Wymiary: 200 x 160 mm
- Napięcie ogniwa: 2,0 ÷ 3,65 V (dokładność pomiaru 10 mV)
- Balansowanie pasywne: 0,2A
- Wewnętrzny rezystor pomiarowy (shunt): 0,1 mΩ
Dodatkowe informacje:
- Układ monitorujący BQ76952 firmy Texas Instruments
- 4 czujniki temperatury NTC
- Ochrona napięciowa pojedynczych ogniw i całego pakietu
- Dodatkowa sprzętowa ochrona redundantna
- Kompensacja rezystancji okablowania
- Obliczanie stanu naładowania (SOC) i stanu zdrowia (SOH)
- Zewnętrzny wyzwalacz odcięcia (circuit breaker)
- Klucz MOS do ładowania/rozładowania (2×6 matryca Infineon IPT015N10N5, 1,5 mΩ)
- Funkcja wstępnego ładowania/rozładowania
- Sterowanie zewnętrznym stycznikiem
- Wielofunkcyjny wskaźnik LED
- Wielofunkcyjny przełącznik sterujący
- Bistabilny wyłącznik awaryjny

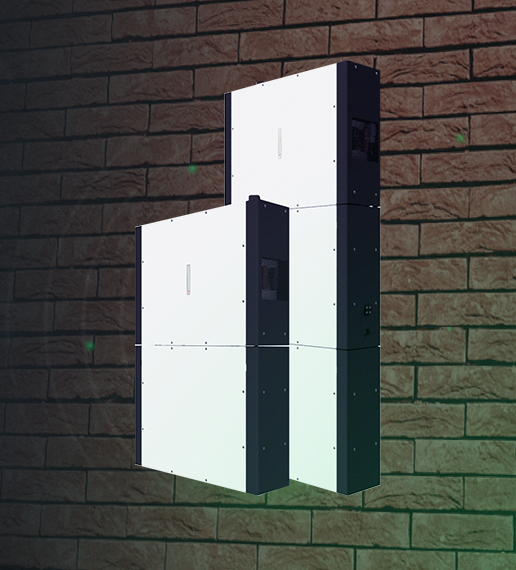

Domowy bank energii
To nowoczesny, skalowalny system magazynowania energii przeznaczony do zastosowań domowych. Wykorzystuje bezpieczne ogniwa litowo-żelazowo-fosforanowe (LiFePO₄) efektywnie gromadząc nadmiar energii elektrycznej, co pozwala na optymalizację kosztów oraz poprawę stabilności sieci energetycznej. Dzięki intuicyjnemu interfejsowi użytkownika jest łatwy w obsłudze i integracji z domowymi instalacjami.
Cechy i korzyści:
- Umożliwia magazynowanie nadmiaru energii elektrycznej
- Optymalizuje koszty zużycia energii
- Poprawia parametry sieci energetycznej
- Przeznaczony do pracy w sieci trójfazowej
- Skalowalna pojemność baterii: 11,8 / 23,6 / 47,2 kWh
Certyfikaty: CE, IEC62619, EN62368, UN38.3
| Parametr | FT ESH 10/12 | FT ESH 10/24 |
| Wymiary (SxGxW) | 686 × 220 × 1027 mm | 686 × 220 × 1547 mm |
| Moduły inwertera | 1 | 1 |
| Moduły baterii | 1 | 2 |
| Waga | ok. 120 kg | ok. 205 kg |
| Opcje montażu | Wolnostojący z mocowaniem do ściany | |
| Chemia ogniw / połączenie | LiFePO₄ / 1P16S | |
| Zastosowanie środowiskowe | Do użytku wewnętrznego | |
| Temperatura pracy (ładowanie) | -5°C ÷ +45°C | |
| Temperatura pracy (rozładowanie) | -20°C ÷ +45°C | |
| Wilgotność względna | 5% ÷ 95% | |
| Temperatura przechowywania | -30°C ÷ +60°C | |
| Klasa szczelności | IP55 |
Parametry elektryczne:
- Napięcie znamionowe: 51,52 V
- Pojemność znamionowa: 230 Ah / 2×230 Ah
- Energia znamionowa: 11,8 kWh / 23,6 kWh
- Maks. moc wyjściowa AC (dwukierunkowa): 9,9 kW
- Prąd rozładowania (nominalny / maksymalny): 115 A / 230 A
- Napięcie AC (wejście/wyjście): 230/400 V
- Tryb pracy: 3-fazowy
- Częstotliwość: 50 Hz
- THD: <5%
- Sprawność: 96,5%
Komunikacja i interfejs:
- Protokoły: CAN, LTE, WiFi, RS485
- Interfejs użytkownika: Panel LED, przycisk, strona internetowa
Bezpieczeństwo i zgodność:
- Zabezpieczenia wyjścia: Wyłącznik automatyczny, bezpiecznik 250A, kontrolowany przez BMS
- Certyfikaty: CE, IEC62619, EN62368, UN38.3
